Détails sur le produit:
Conditions de paiement et expédition:
|
numbe modèle: | XB-OTS-1000 | Nom du produit: | Chambre d'essai de jet de pluie de la chambre climatique Ipx1 Ipx2 Ipx3 Ipx4 de résistance à l'eau |
---|---|---|---|
Trou de égouttement d'IP1/2 :: | IP3 15 /Min ; IP4 10/Min | Pression de pluie: | Vitesse de la plaque tournante T/MN |
Vitesse de Turntab: | 1~10 réglable | Angle d'oscillation: | ±60°/±90°/±180° (- 20°) (arrangement facultatif) |
Essai de baisse :: | 0.1~1.5°C/Min | Vitesse en hausse de la température :: | Ipx3. Tuyau d'oscillation Ipx4 : Rt-+80°C |
Norme d'essai :: | JIS, OIN, IEC60529, DIN40050, GB4208 | ||
Surligner: | chambre thermique d'essai,chambre de recyclage de la température |

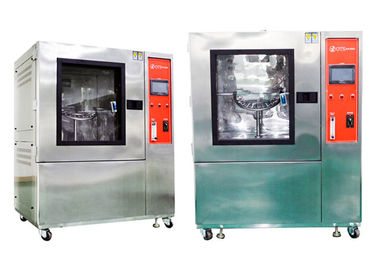

Chambre d'essai de jet de pluie de la chambre climatique Ipx1 Ipx2 Ipx3 Ipx4 de résistance à l'eau
Imperméabilisez l'estimation :
IPX-1 protégé contre l'eau en baisse équivalente aux précipitations de 3-5mm par minute pour une durée de 10 minutes.
L'unité est placée dans sa position normale d'opération.
IPX-2 protégé contre l'eau en baisse une fois incliné jusqu'à 15 degrés - même qu'IPX-1 mais unité est examiné en 4 positions fixes -
incliné 15 degrés dans chaque direction de la position normale d'opération.
IPX-3 protégé contre la pulvérisation eau-eau pulvérisant jusqu'à 60 degrés contre la verticale à 10 litres/minute à une pression de 80-100kN/m2 pendant 5 mn.
IPX-4 protégé contre éclabousser l'eau - même qu'IPX-3 mais l'eau est pulvérisé à tous les angles.
IPX-5 protégé contre des jets d'eau - l'eau projetée à tous les angles par un bec de 6.3mm à un débit de 12,5 litres/minute à
une pression de 30kN/m2 pendant 3 minutes d'une distance de 3 mètres.
IPX-6 protégé contre les mers fortes - l'eau a projeté à tous les angles par un bec de 12.5mm à un débit de 100 litres/minute à
une pression de 100kN/m2 pendant 3 minutes d'une distance de 3 mètres.
IPX-7 protégé contre l'immersion de l'eau - immersion pendant 30 minutes à une profondeur de 1 mètre.
IPX-8 protégé contre l'immersion de l'eau - l'équipement convient à l'immersion continuelle dans l'eau dans les conditions qui sont identifiées par le fabricant.
Les paramètres techniques principaux
Chambre d'essai de jet de pluie de la chambre climatique Ipx1 Ipx2 Ipx3 Ipx4 de résistance à l'eau
Modèle | XB-OTS-800 | XB-OTS-1000 | ||||
Taille intérieure W×H×D (millimètres) de chambre | 800*800*800 | 1000*1000*1000 | ||||
Taille extérieure W×H×D (millimètre) de chambre | 1160*1640*960 | 1360*1840*1160 | ||||
Température de l'eau | La température atmosphérique normale | La température atmosphérique normale | ||||
Type de | Débit total | R1 | 1,8 | IP×1 | 1~1.5mm/min | |
essai de jet | (L/min) | R2 | 3,2 | IP×2 | 3~3.5mm/min | |
S1 | 24,5 | IP×3 | ±600 ; R : 400 ; 1.1L/min | |||
S2 | 39,2 | IP×4 | ±1800 ; R : 400 ; 1.8L/min | |||
Pression de bec de pulvérisation | R1 | 0,1 | 1. taux d'écoulement d'eau de chaque trou is0.0.7L/mn. | |||
(kgf/c㎡) | R2 | 0,3 | 2.IP×3, le rayon 400mm, se montent à 16 trous, taux d'écoulement d'eau sont 1.1L/min. | |||
S1 | 1 | 3.IP×4, le rayon 400mm, se montent à 25 trous, taux d'écoulement d'eau sont 1.81L/min. | ||||
S2 | 3 | |||||
Vitesse tournante de plate-forme d'essai | 17RPM | 1RPM | ||||
Vitesse tournante de bec de pulvérisation | 23RPM | le tube 1.Spraying est conduit au mouvement pour 30º de chaque côté le long de la verticale, 4 secondes par aller-retour. | ||||
le tube 2.Spraying est conduit au mouvement pour 180º de chaque côté le long de la verticale, 12 secondes par aller-retour. | ||||||
Matériel | Chambre intérieure | SUS#304 | ||||
Chambre externe | ||||||
D'autres composants | Lampe de chambre, essuie-glace de pluie, roulette | |||||
Alimentation d'énergie | C.A. 3phase 380v 60/50Hz | |||||
Service de personnalisation | Les conditions non standard ou spéciales sont tout l'accueil |
Fonctions principales :
1.Meet la condition de l'eau IEC60529 de l'essai de versement IPX3 standard et l'eau IPX4 éclaboussent l'essai.
l'échantillon de l'essai 2.The sera mis ou installé sur le centre du tuyau sinueux demi-rond et faire le fond des échantillons d'essai et l'axe de oscillation dans une position horizontale. Pendant l'essai, l'échantillon tournerait autour la ligne centrale.
configuration standard du tuyau 3.Swing : Types de R600mm et de R1000mm deux. Diamètre intérieur de tuyau d'oscillation : Φ15mm.
les trous 4.DrillΦ0.4 et font le jet d'eau au centre. La pression d'eau de l'entrée de dispositif est égale au niveau d'eau 10m, pulvérisant la pression d'eau est 80-100kpa.
angle de pulvérisation d'oscillation du tuyau 5.Water : 120º, 180º, 360º, côtés verticaux : 60º, 90º, 175º. Finissez un temps de l'oscillation (2*120º) est 4S ; Finissez un temps de l'oscillation (2*360º) est 12S.
le défaut 6.Manual les paramètres d'essai, essai complet a automatiquement coupé l'approvisionnement en eau et la mise à zéro automatique d'angle de tuyau de pendule et automatique éliminent le seeper, évitent le blocage d'échelle à bec.
PLC de 7.Use Mitsubishi, boîte de contrôle de procédure d'essais de panneau d'affichage à cristaux liquides, acier inoxydable a courbé le tuyau, cadre en aluminium d'alliage, coquille d'acier inoxydable.
le mécanisme d'entraînement 8.Servo, garantissent l'angle de tuyau de pendule de la précision, la structure globale de tube de pendule pour le coup un mur.
9. L'eau est recyclable pour le type de chambre, il convient au petit et léger spécimen ; si vous spécimen est grand et lourd, vous pouvez considérer notre type distinct.
10. Nos machines d'essai de preuve de l'eau peuvent répondre à des normes d'essai essai de preuve d'IEC60529 (IPX1, IPX2, IPX3, IPX4, IPX5, IPX6, IPX7, IPX8), de JIS D0203 d'eau et toute autre norme équivalente d'essai.
Professionnel
--24 heures de service en ligne pour le votre consultent.
--L'aide choisissent le bon modèle, et une série de service, personne, conseille.
Service moyen
--Donnez-vous la meilleure offre.
--Fournissez la remise pour l'ordre de beaucoup d'ensembles.
--Faites la demande du client.
--Choisissez le terme de paiement vous convienent.
--Promptement la production et la livraison, vous informent à temps.
--Peut fournir la valeur de facture en tant que vous comme pour diminuer votre impôt.
Service après-vente
--14 mois de service de garantie et tous entretien de la vie.
--Egineer technique sont avalible pour trainning d'outre-mer.
--Libérez le changement pour quelques pièces.
--Techniques à télécommande consultent.
--Installation libre DVD.
--Plan d'entretien.
Sentez-vous svp LIBRE pour nous contacter si vous avez n'importe quels besoins.
