Poussée de sinus: | 600kgf | Poussée d'impact: | 1200kgf |
---|---|---|---|
Gamme de fréquences: | 5~2000Hz | Déplacement continu: | 51mm |
Vitesse maximale: | 2m/s | Accélération maximum: | 981m/s2 |
Charge maximale: | 120kg | ||
Surligner: | équipement de test de dispositif trembleur,Équipement de laboratoire de vibration |

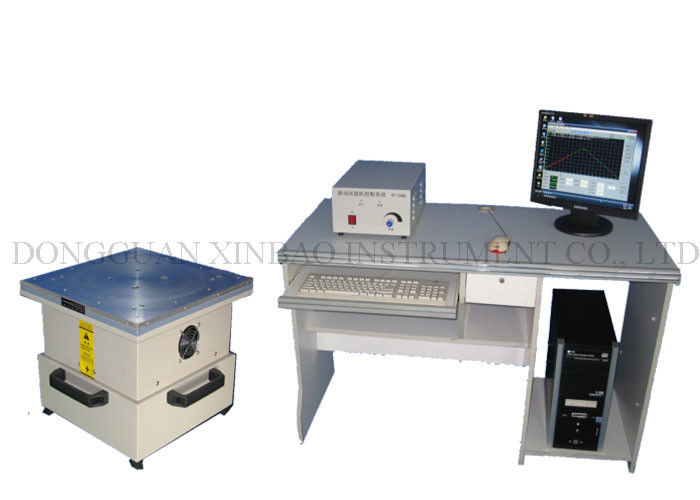

Squelette dynamique bien conçu électrodynamique de cercle de machine d'essai de vibration
Application :
Nous sommes fabricant d'appareil de contrôle à haute fréquence électrodynamique de vibration, produits électrodynamiques de série de dispositif trembleur, avons adopté “structure double-magnétique de circuit”, “l'action squelettique auto-produite entoure”, “appui aéroporté” et “roulements à rouleaux et des conseils linéaires”, la technologie moderne avancée “d'isolement de tourillon” et la technologie spéciale, peut être accomplie dans X, Y, essai de vibration sinusoïdal gyroscopique de Z et les essais de vibration aléatoires à bande large, être accompli par (moitié - vague trapézoïdale, de scie de dent de sinus,) l'impulsion et le spectre classiques de réponse de choc examinent. Ces produits sont très utilisés dans la défense nationale, les armes, l'aviation, l'espace, les communications, l'électronique, les appareils électriques, les communications, les appareils ménagers et d'autres domaines.
la vibration de 3 axes examinant le système de dispositif trembleur/table électrodynamiques de vibration comporte :
1. squelette dynamique bien conçu de cercle, avec une fréquence axiale de résonance d'étape plus élevée.
2. circuit Deux-magnétique, structure de fuite de flux magnétique bas, compacts et rationnel.
3. roulements à rouleaux de Rod de balancier droits et orientation composée orientée importation de rigidité de corps, capacité de charge excentrique.
4. base d'isolement de tourillon consacrée à l'utilisation d'hormone, l'installation de la commodité mobile.
5. la technologie de pointe se déplacent autour du système pour assurer à cela le cercle dynamique de la fiabilité élevée.
6. La nouvelle conception de conduit et augmentent l'effet de refroidissement.
7. la rigidité de charge statique, rigidité dynamique du ballonnet d'incidence, soulevant la capacité de table de vibration, améliorent la représentation basse fréquence.
Paramètres de performances système
Table de vibration | ||
Poussée de sinus | 600kgf | |
Poussée aléatoire | 600kgf | |
Poussée d'impact | 1200kgf | |
Plage de fréquence | 5~2000Hz | |
Déplacement continu | 51mm | |
L'impact du déplacement | 51mm | |
Vitesse maximale | 2m/s | |
Accélération maximum | 981m/s2 | |
Diamètre mobile de bobine | Φ150mm | |
Accordez le moment excentrique | >190N.m | |
Chargez le point de connexion | piont 6 | |
La masse équivalente des pièces mobiles | 6kg | |
Taille de vis de partie supérieure du comptoir (standard) | M8 | |
Table de disposition de vis (diamètre, circonférence) | 8 sur Φ100mm, 8 sur Φ, 200mm. | |
Fréquence axiale d'isolement | <3Hz | |
Charge maximum | 120Kg (demande 45Kg de client) | |
Fuite de flux magnétique | <1mT | |
Dimensions (sans empaquetage) (L×W×H) | 1600mm×985mm×850mm | |
Poids de table de vibration | 1850kg | |
Sortie d'amplificateur | 8kVA | |
SNR | >65dB | |
Protection de système | L'amplificateur de puissance entier a : La surtension de grille, la phase de grille d'alimentation de sousvoltage, l'échec logique, la protection de module d'alimentation, la température de module d'alimentation, la surintensité de sortie, la surtension de sortie, l'alimentation d'énergie, la température corporelle d'unités de déplacement, d'unités, la tringlerie externe, le circuit de protection etc., quand n'importe quel défaut se produit, arrêtent l'alarme de sortie, de bruit et de lumière. En plus de la protection ci-dessus, elle a également les valeurs protectrices de la fonction un RMS de la protection de tolérance, dispositifs d'arrêt d'urgence, tels qu'améliorer le fonctionnement. | |
Tension de sortie évaluée | 120Vrms | |
Efficacité d'amplificateur | >95% | |
Fan | ||
Puissance | 0.75kW | |
Flux d'air | 0.3m3/s | |
Diamètre de conduit | 120mm | |
Pression | 0.048kgf/cm2 | |
Table d'extension verticale | ||
Taille de Tableau | 600mm×600mm | |
La masse équivalente | 23kg | |
Fréquence supérieure | 2000Hz | |
Matériaux de partie supérieure du comptoir | Aluminium | |
Glissière horizontale | ||
Taille de Tableau | 600mm×600mm | |
Épaisseur | 30mm | |
Poids de partie supérieure du comptoir | 36kg | |
Fréquence | 2000Hz | |
Nombre d'incidence | 1 | |
Poids d'incidence | 0.58kg | |
Poids de connecteur | 1.4kg | |
Charge maximum | 300kg | |
Matériaux de partie supérieure du comptoir | Aluminium |
Contrôleur de vibration | |
Introduisez le nombre de canaux | 2 canaux de tension, 2 chargent des canaux |
Nombre de canaux de sortie | 1 sortie d'entraînement, 1 sortie de KOLA |
Résolution | convertisseur 24-bit numérique-analogique (DAC/CDA) |
Anti- filtre de crénelage | Filtre analogue d'anticrénelage plus le filtre numérique, atténuation de stopband plus grande que 160dB/oct. |
Méthode d'accouplement | Le différentiel à C.A., C.A. assymétrique, le différentiel de C.C, C.C assymétrique, IEPE, SE FANE (facultatif), charge |
Écrivez la gamme | ± 10 VPEAK |
logiciel de gestion | Contrôle de sinus, contrôle aléatoire, contrôle typique d'impact, recherche résonnante et présence |
